蒸汽喷射真空泵-----按级数可分为一级、二级、三级、四级、五级，冷凝型式有直冷式、间冷式。
蒸汽喷射真空泵是一种结构简单、性能稳定可靠的真空获得设备，广泛应用于石油、化工、油脂、制药、冶金、轻工、纺织、食品、制糖、制盐等行业的真空蒸发、蒸馏、精馏、升华、干燥、结晶、浓缩、脱臭、脱色、脱水、过滤、真空输送物料、化学吸收、除气、除氧、制冷等工艺。
蒸汽喷射真空泵工作原理：具有一定压强的饱和或过热蒸气通过拉瓦尔喷嘴减压增速后喷入蒸汽喷射器的混合室，使混合室产生真空，被抽介质被抽吸进混合室与工作蒸汽混合，混合后的流体通过扩散管，速度下降，压力升高，排至下级泵或冷凝器，最终排至大气。

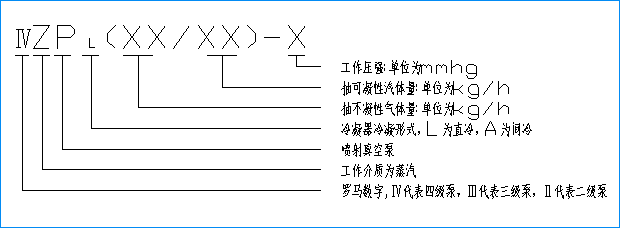

型号及意义
部分一级蒸汽喷射真空泵性能参数表
|
型
号 |
工作压强(绝压) |
抽气量
kg/h |
工作蒸汽压力
kgf/cm2 |
蒸汽耗量
kg/h |
|
mmhg |
KPa |
|
ZP40—200 |
200 |
26.7 |
40 |
0.5 |
160 |
|
ZP60—200 |
200 |
26.7 |
60 |
0.5 |
250 |
|
ZP80—200 |
200 |
26.7 |
80 |
0.5 |
330 |
|
ZP100—200 |
200 |
26.7 |
100 |
0.5 |
410 |
|
ZP120—200 |
200 |
26.7 |
120 |
0.5 |
500 |
|
ZP150—200 |
200 |
26.7 |
150 |
0.5 |
620 |
|
ZP200—200 |
200 |
26.7 |
200 |
0.5 |
820 |
|
ZP250—200 |
200 |
26.7 |
250 |
0.5 |
1000 |
|
ZP300—200 |
200 |
26.7 |
300 |
0.5 |
1200 |
|
ZP350—200 |
200 |
26.7 |
350 |
0.5 |
1400 |
|
ZP60—350 |
350 |
46.7 |
60 |
0.5 |
100 |
|
ZP90—350 |
350 |
46.7 |
90 |
0.5 |
150 |
|
ZP120—350 |
350 |
46.7 |
130 |
0.5 |
200 |
|
ZP150—350 |
350 |
46.7 |
150 |
0.5 |
250 |
|
ZP180—350 |
350 |
46.7 |
180 |
0.5 |
300 |
|
ZP230—350 |
350 |
46.7 |
230 |
0.5 |
390 |
|
ZP300—350 |
350 |
46.7 |
300 |
0.5 |
500 |
|
ZP380—350 |
350 |
46.7 |
380 |
0.5 |
660 |
|
ZP450—350 |
350 |
46.7 |
450 |
0.5 |
780 |
|
ZP530—350 |
350 |
46.7 |
530 |
0.5 |
920 |
可根据用户技术参数进行新产品设计，为用户量身定做。
二级蒸汽喷射真空泵
部分二级蒸汽喷射真空泵技术参数
|
型号 |
真空绝压 |
抽气量
空气+水蒸汽
kg/h |
工作蒸
汽压力
MPa |
工作蒸
汽耗量
kg/h |
冷却水
温度
OC |
冷却水
循环量
m3/h |
备注 |
|
工作真空
mmhg/KPa |
极限真空
mmhg/KPa |
|
ⅡZPL(5/10)-40 |
40/5.3 |
16/2 |
5+10 |
0.5 |
68 |
32 |
3 |
|
|
ⅡZPL(5/18)-40 |
40/5.3 |
16/2 |
5+18 |
0.5 |
110 |
32 |
4 |
|
|
ⅡZPL(10/25)-40 |
40/5.3 |
16/2 |
10+25 |
0.5 |
188 |
32 |
6 |
|
|
ⅡZPL(10/35)-40 |
40/5.3 |
16/2 |
10+35 |
0.5 |
198 |
32 |
7.5 |
|
|
ⅡZPL(15/50)-40 |
40/5.3 |
16/2 |
15+50 |
0.5 |
273 |
32 |
11 |
|
|
ⅡZPL(15/80)-40 |
40/5.3 |
16/2 |
15+80 |
0.5 |
420 |
32 |
16 |
|
|
ⅡZPL(25/45)-75 |
75 |
30/4 |
25+45 |
0.8 |
135 |
32 |
6.8 |
|
|
ⅡZPL(35/55)-75 |
75 |
30/4 |
35+55 |
0.8 |
238 |
32 |
7 |
|
|
|
|
ⅡZPL10-40 |
40/5.3 |
16/2 |
10 |
0.5 |
80 |
32 |
10 |
真空
制盐
多效
蒸发
配套
二级
蒸汽泵 |
|
ⅡZPL30-40 |
40/5.3 |
16/2 |
30 |
0.5 |
150 |
32 |
12 |
|
ⅡZPL40-40 |
40/5.3 |
16/2 |
40 |
0.5 |
200 |
32 |
20 |
|
ⅡZPL80-40 |
40/5.3 |
16/2 |
80 |
0.5 |
300 |
32 |
28 |
|
ⅡZPL100-40 |
40/5.3 |
16/2 |
100 |
0.5 |
360 |
32 |
32 |
|
ⅡZPL150-40 |
40/5.3 |
16/2 |
150 |
0.5 |
450 |
32 |
36 |
|
ⅡZPL200-40 |
40/5.3 |
16/2 |
200 |
0.5 |
530 |
32 |
50 |
|
ⅡZPL250-40 |
40/5.3 |
16/2 |
250 |
0.5 |
800 |
32 |
70 |
可根据用户技术参数进行新产品设计，为用户量身定做。
三级蒸汽喷射真空泵
部分三级蒸汽喷射真空泵技术参数表
|
型号 |
真空绝压 |
抽气量
空气+水蒸汽
kg/h |
工作蒸
汽压力
MPa |
工作蒸
汽耗量
kg/h |
冷却水
温度
OC |
冷却水
循环量
m3/h |
备注 |
|
工作真空
mmhg/KPa |
极限真空
mmhgK/Pa |
|
ⅢZPL(8/20)-20 |
20/2.6 |
8/1 |
8+20 |
0.5 |
80 |
32 |
5 |
|
|
ⅢZPL(8/30)-20 |
20/2.6 |
8/1 |
8+30 |
0.5 |
130 |
32 |
8 |
|
|
ⅢZPL(10/40)-20 |
20/2.6 |
8/1 |
10+40 |
0.5 |
155 |
32 |
10 |
|
|
ⅢZPL(10/50)-20 |
20/2.6 |
8/1 |
10+50 |
0.5 |
234 |
32 |
15 |
|
|
ⅢZPL(10/60)-20 |
20/2.6 |
8/1 |
10+60 |
0.5 |
256 |
32 |
18 |
|
|
ⅢZPL(10/80)-20 |
20/2.6 |
8/1 |
10+80 |
0.5 |
289 |
32 |
20 |
|
|
ⅢZPL(10/100)-20 |
20/2.6 |
8/1 |
10+100 |
0.5 |
335 |
32 |
35 |
|
|
ⅢZPL(20/150)-20 |
20/2.6 |
8/1 |
20+150 |
0.5 |
387 |
32 |
35 |
|
|
ⅢZPL(20/200)-20 |
20/2.6 |
8/1 |
20+200 |
0.5 |
456 |
32 |
40 |
|
|
ⅢZPL(30/250)-20 |
20/2.6 |
8/1 |
30+250 |
0.5 |
491 |
32 |
45 |
|
|
ⅢZPL(30/300)-20 |
20/2.6 |
8/1 |
30+300 |
0.5 |
532 |
32 |
48 |
|
|
ⅢZPL(30/350)-20 |
20/2.6 |
8/1 |
30+350 |
0.5 |
732 |
32 |
50 |
|
|
ⅢZPL(40/400)-20 |
20/2.6 |
8/1 |
40+400 |
0.5 |
789 |
32 |
55 |
|
|
ⅢZPL(40/450)-20 |
20/2.6 |
8/1 |
40+450 |
0.5 |
888 |
32 |
60 |
|
可根据用户技术参数进行新产品设计，为用户量身定做。
四级蒸汽喷射真空泵
部分四级蒸汽喷射真空泵技术参数表
|
型号 |
真空绝压 |
抽气量
空气+水蒸汽
kg/h |
工作蒸
汽压力
MPa |
工作蒸
汽耗量
kg/h |
冷却水
温度
OC |
冷却水
循环量
m3/h |
备注 |
|
工作真空
mmhg/Pa |
极限真空
mmhg/Pa |
|
ⅣZPL(8/20)-1 |
1/133 |
0.2/27 |
8+20 |
0.5 |
262 |
32 |
20 |
|
|
ⅣZPL(8/30)-1 |
1/133 |
0.2/27 |
8+30 |
0.5 |
363 |
32 |
25 |
|
|
ⅣZPL(10/40)-1 |
1/133 |
0.2/27 |
10+40 |
0.5 |
456 |
32 |
33 |
|
|
ⅣZPL(10/60)-1 |
1/133 |
0.2/27 |
10+60 |
0.5 |
621 |
32 |
41 |
|
|
ⅣZPL(10/80)-1 |
1/133 |
0.2/27 |
10+80 |
0.5 |
833 |
32 |
69 |
|
|
ⅣZPL(10/100)-1 |
1/133 |
0.2/27 |
10+100 |
0.5 |
1059 |
32 |
85 |
|
|
ⅣZPL(20/120)-1 |
1/133 |
0.2/27 |
20+120 |
0.5 |
1203 |
32 |
100 |
|
|
ⅣZPL(20/150)-1 |
1/133 |
0.2/27 |
20+150 |
0.5 |
1688 |
32 |
130 |
|
|
ⅣZPL(20/200)-1 |
1/133 |
0.2/27 |
20+200 |
0.5 |
2303 |
32 |
180 |
|
|
ⅣZPL(30/300)-1 |
1/133 |
0.2/27 |
30+300 |
0.5 |
2806 |
32 |
250 |
|
|
ⅣZPL(40/400)-1 |
1/133 |
0.2/27 |
40+400 |
0.5 |
3309 |
32 |
380 |
|
|
ⅣZPL(50/500)-1 |
1/133 |
0.2/27 |
50+500 |
0.5 |
4056 |
32 |
550 |
|
|
ⅣZPL(80/800)-1 |
1/133 |
0.2/27 |
80+800 |
0.5 |
5118 |
32 |
650 |
|
|
ⅣZPL(8/20)-2 |
2/267 |
0.3/40 |
8+20 |
0.5 |
217 |
32 |
15 |
|
|
ⅣZPL(8/30)-2 |
2/267 |
0.3/40 |
8+30 |
0.5 |
238 |
32 |
20 |
|
|
ⅣZPL(10/40)-2 |
2/267 |
0.3/40 |
10+40 |
0.5 |
356 |
32 |
30 |
|
|
ⅣZPL(10/60)-2 |
2/267 |
0.3/40 |
10+60 |
0.5 |
465 |
32 |
40 |
|
|
ⅣZPL(10/80)-2 |
2/267 |
0.3/40 |
10+80 |
0.5 |
619 |
32 |
50 |
|
|
ⅣZPL(10/100)-2 |
2/267 |
0.3/40 |
10+100 |
0.5 |
780 |
32 |
55 |
|
|
ⅣZPL(20/120)-2 |
2/267 |
0.3/40 |
20+120 |
0.5 |
956 |
32 |
60 |
|
|
ⅣZPL(20/150)-2 |
2/267 |
0.3/40 |
20+150 |
0.5 |
1234 |
32 |
90 |
|
|
ⅣZPL(20/200)-2 |
2/267 |
0.3/40 |
20+200 |
0.5 |
1600 |
32 |
120 |
|
|
ⅣZPL(30/300)-2 |
2/267 |
0.3/40 |
30+300 |
0.5 |
2332 |
32 |
180 |
|
|
ⅣZPL(40/400)-2 |
2/267 |
0.3/40 |
40+400 |
0.5 |
2567 |
32 |
200 |
|
|
ⅣZPL(50/500)-2 |
2/267 |
0.3/40 |
50+500 |
0.5 |
3200 |
32 |
280 |
|
|
ⅣZPL(80/800)-2 |
2/267 |
0.3/40 |
80+800 |
0.5 |
3819 |
32 |
350 |
|
可根据用户技术参数进行新产品设计，为用户量身定做。
五级蒸汽喷射真空泵
分五级蒸汽喷射真空泵技术参数表
|
型号 |
抽气量
kg/h |
工作
压强
Pa |
蒸汽
耗量
kg/h |
蒸汽
压力
MPa |
冷却水
温度
OC |
冷却水
循环量
m3/h |
|
ⅤZP1-13/0.5-32 |
1 |
13 |
150 |
0.5 |
32 |
16 |
|
ⅤZP3-26/0.5-32 |
3 |
26 |
200 |
0.5 |
32 |
20 |
|
ⅤZP6-26/0.5-32 |
6 |
26 |
300 |
0.5 |
32 |
30 |
|
ⅤZP9-26/0.5-32 |
9 |
26 |
420 |
0.5 |
32 |
43 |
|
ⅤZP11-26/0.5-32 |
11 |
26 |
500 |
0.5 |
32 |
53 |
|
ⅤZP15-26/0.5-32 |
15 |
26 |
780 |
0.5 |
32 |
75 |
可根据用户技术参数进行新产品设计，为用户量身定做。 |
